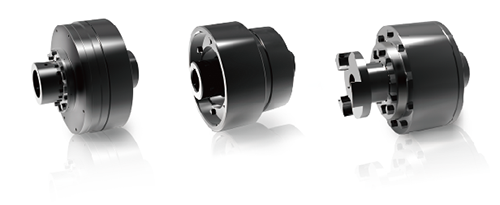

一、产品概述

在机械传动系统中,联轴器是连接驱动轴与负载轴的常用部件,广泛应用于石油化工、船舶、航空航天、钢铁及煤炭等各行各业,通常都是用限矩型液力偶合器和机械类弹性联轴器缓冲起动时的冲击和振动。

同步永磁耦合器作为一种新型联轴器,其永磁磁悬浮非接触传动、超级弹性位移等技术特点具备传统联轴器无法比拟的优势。同步永磁耦合器在其25年寿命期内本体无需更换任何部件,完全没有钢铁等消耗品,不使用液压油,且能减少传动系统其它部件的损坏。而目前使用较多的限矩型液力偶合器和涡流永磁耦合器,都是异步联轴器,传动效率达不到100%,液力偶合器还有液压油消耗;同步永磁耦合器弹性位移是机械类最大弹性位移蛇型弹簧弹性联轴器(以美国FALK为代表)3~5倍,使用同步永磁耦合器可使整个传动链都变成柔性传动同,可大幅消除整个传动链内所有设备全过程冲击和振动,大幅减少机械零配件用量,延长整个传动系统各部件寿命。随着永磁技术的快速发展,永磁耦合非接触传动在动力传动系统的使用已越来越普遍,用同步永磁耦合联轴器取代液力偶合器已是大势所趋。

另外机械类联轴器对安装时驱动轴与负载轴的径向误差与角向误差异常敏感,本公司研发的永磁耦合器容许较大的以上误差,径向达1mm,轴向达5~7mm,角度达1.5度。

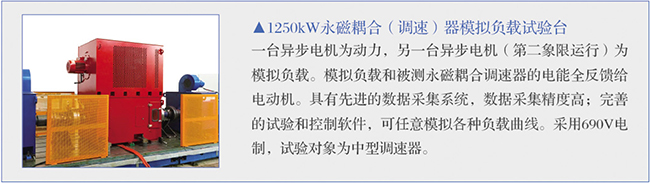

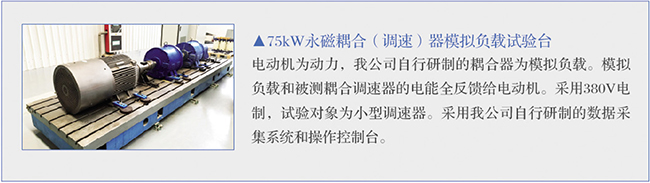

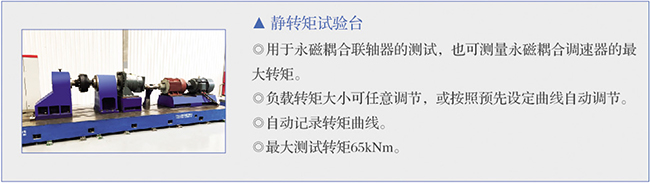

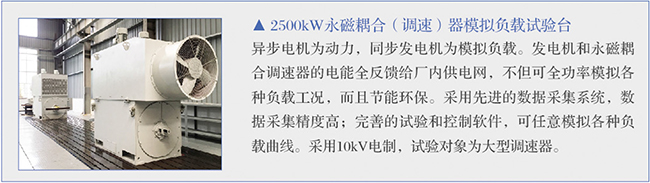

江苏磁谷科技股份有限公司是全国第一家致力于大转矩(1500N?m以上,最大可达480000N?m)永磁耦合联轴器应用研究和开发的公司。本永磁联轴器是一款远超现有技术的超级弹性非接触同步联轴器,可广泛取代各类限矩型液力偶合器和蛇型弹簧联轴器,主要用来消除冲击载荷、隔离振动、避免安装时应力造成的零配件损坏。

该永磁耦合联轴(保护)器可广泛应用于电力、钢铁、矿山、煤炭、化工、起重、造纸、纺织、造船、水泥、航空航天等行业,诸如输送机,挖掘机,提升机,球磨机,破碎机,磨煤机,空预器,水泵风机,堆取料机,离心机,搅拌机,注塑机,锅炉碎渣机等各种动力设备。已成功应用于华润电力、华能集团、国电集团、大唐集团、神华集团、中煤集团、沙钢集团、上海宝钢集团等规模较大的煤、电、能源企业。

2017年,公司同步永磁耦合联轴器作为低碳新技术新装备列入《国家重点节能低碳技术推广目录》(2017年本低碳部分)第14项。

2017年8月,公司入选首批国家级绿色工厂(全国仅201家)。

二、永磁耦合器——工作原理

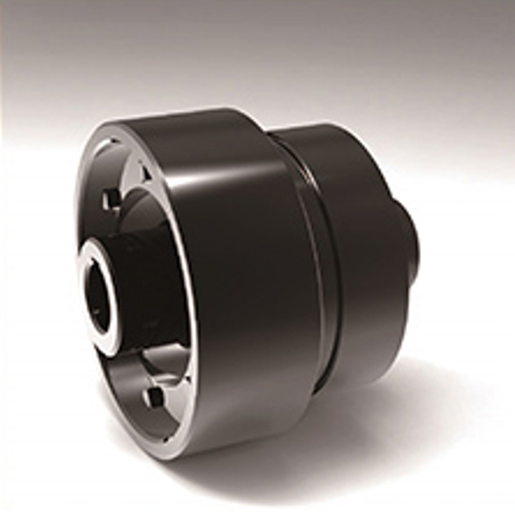

通过永磁体的磁力将原动机与工作机联接起来的一种具有保护功能的新型联轴器,利用稀土永磁磁场进行磁悬浮隔空传动,可取代传统联轴器的硬(机械)联接,实现软(磁)联接。

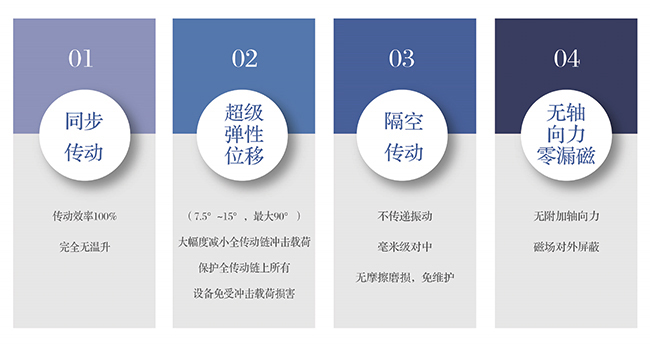

性能优势

1、永磁耦合联轴(保护)器集非接触传动和超弹(软)性传动于一体,大幅降低传动链的冲击和振动,使用寿命30年;

2、启动电流减少1/2~2/3。

3、弹性位移(角)达7.5°~15°(最大可达90°)。

4、传动效率近100%,无温升。

5、允许毫米级对中误差。

6、非破坏性打滑保护(机械过载);

7、磁悬浮传动,隔振降噪;

8、超级(弹)软性,减缓冲击。

三、永磁耦合器——特点

● 隔离振动(可减少85%以上振动传递)

● 弹性缓冲,减少对整个传动链内所有电机及负载设备的冲击

● 能适应频繁正反转、高速及低速工况

●在多机驱动系统中,能均衡各电机的负载

● 容许较大的对中误差

● 通过气隙传递转矩,无机械接触,免维护且寿命长

● 过载自动打滑保护,停车自动恢复

● 结构简单,安装与拆卸方便

● 自动迷宫磁粉密封,能适应易燃易爆、粉尘及低温等恶劣工况

● 高效转矩传递

● 静态扭矩可设定(定制)

四、永磁耦合器——用途

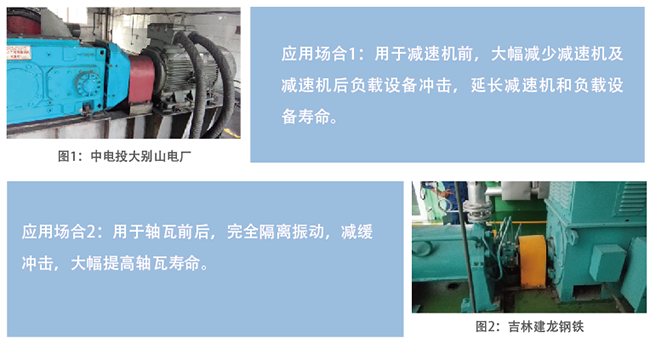

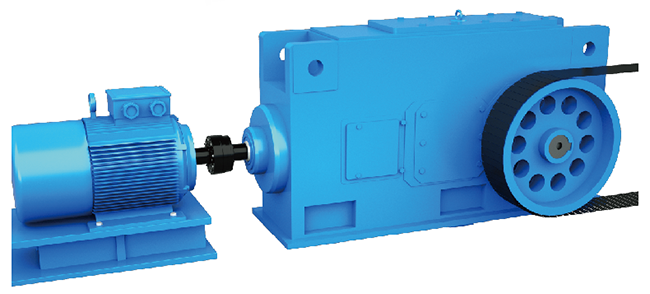

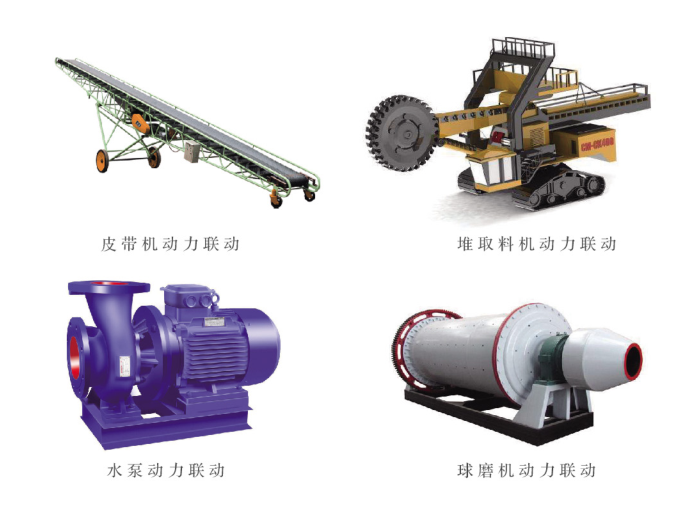

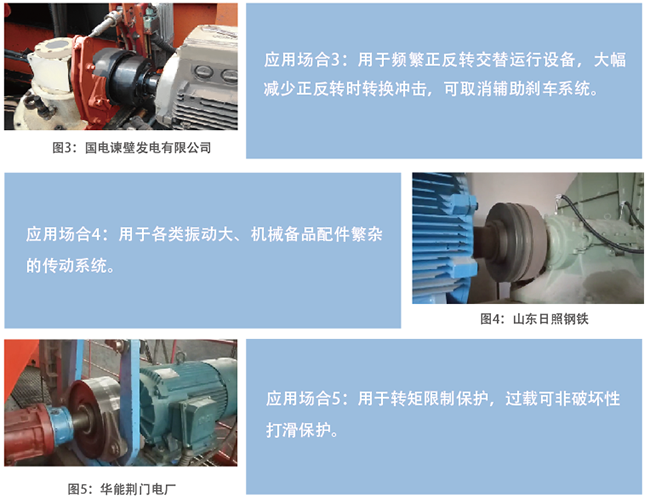

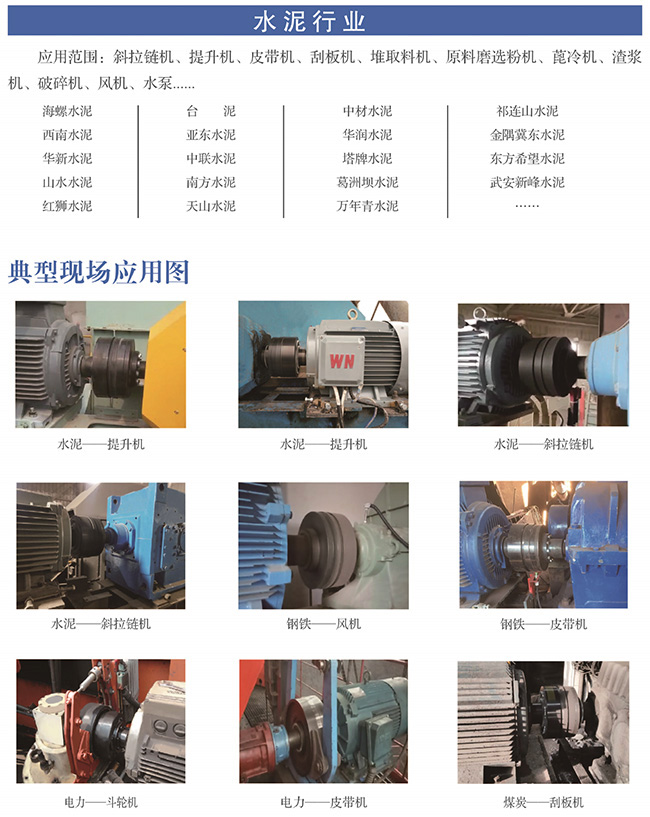

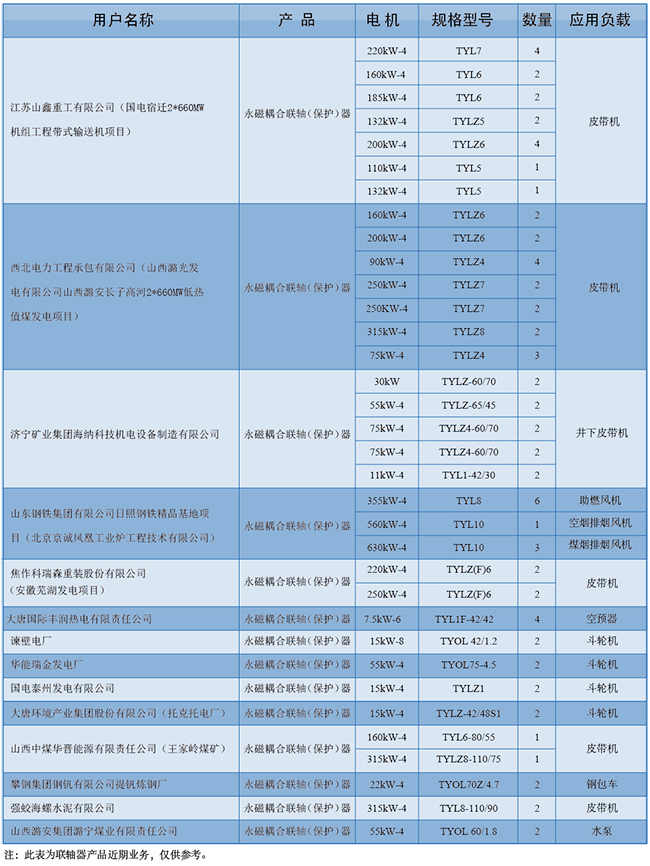

该永磁耦合器可应用于皮带输送机,刮板输送机,链式输送机,斗轮挖掘机,各种提升机,球磨机,破碎机,磨煤机,空预器,给水泵,斗轮堆取料机,离心机,搅拌机,注塑机,锅炉碎渣机等。

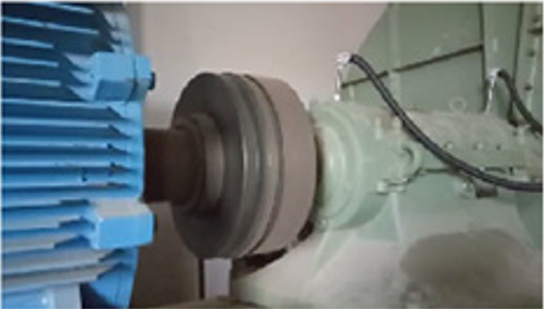

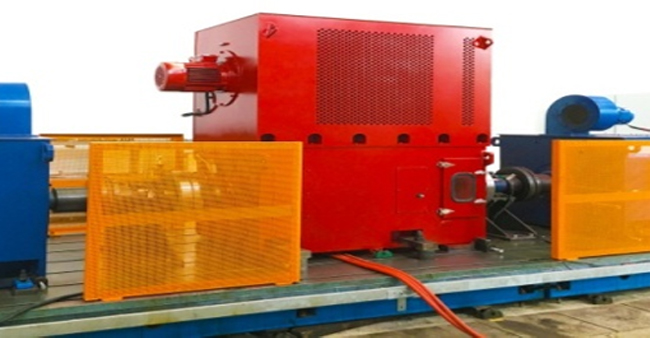

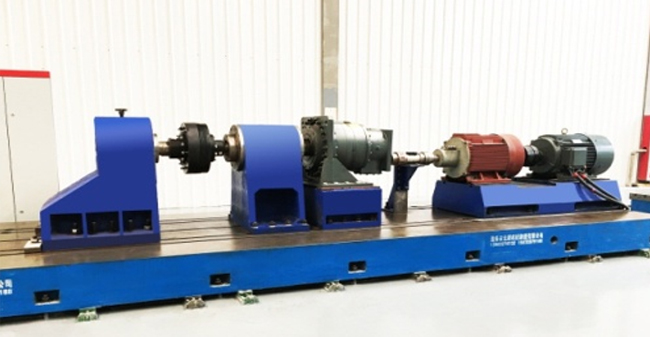

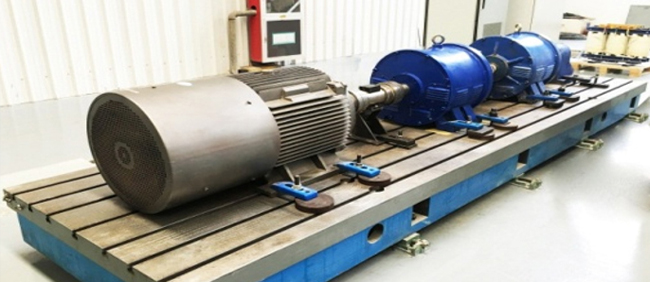

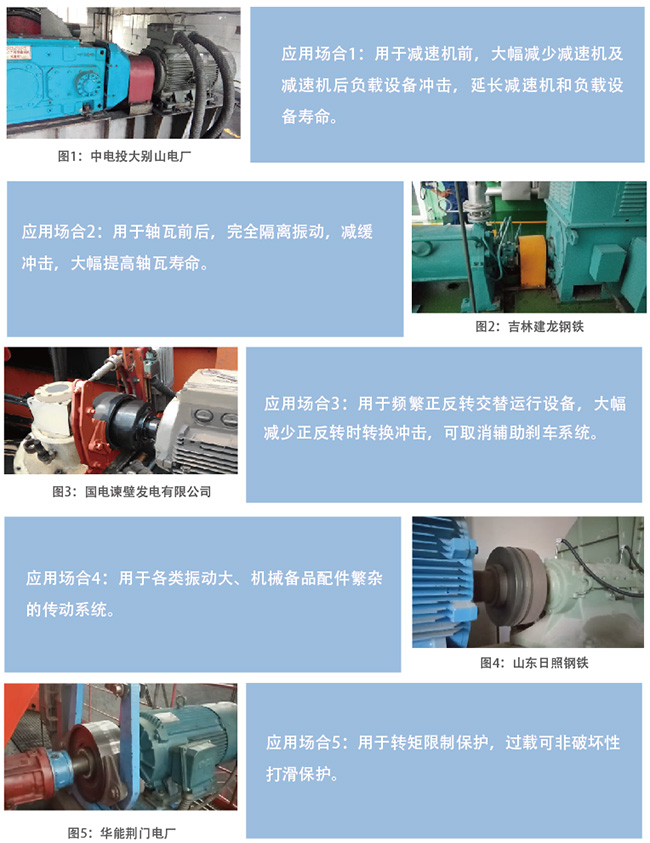

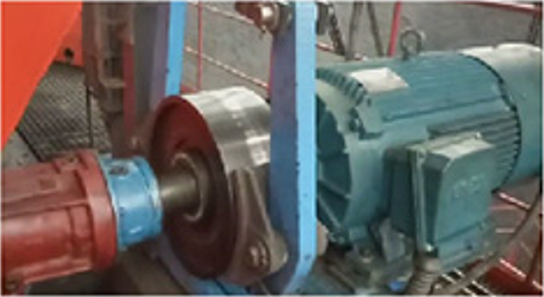

1、带制动轮型永磁耦合器用于发电厂的斗轮机大臂回转系统(两台电机联动);

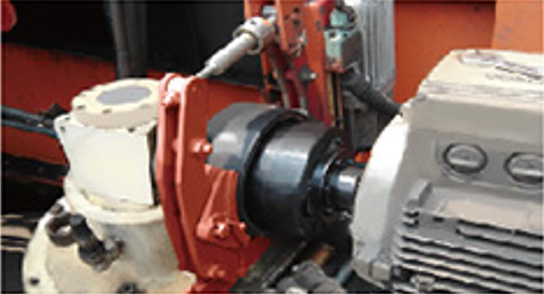

2、永磁耦合器(基本型)用于发电厂的滚轮驱动装置;

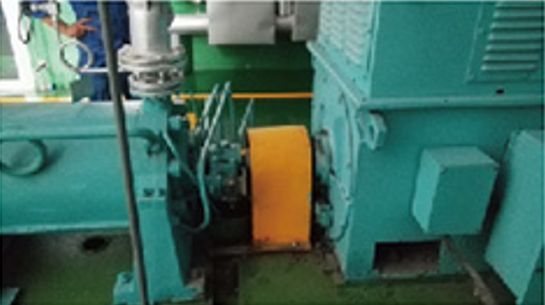

3、永磁耦合器(基本型)用于钢铁厂的水泵;

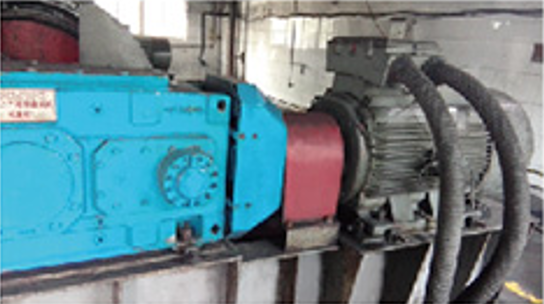

4、永磁耦合器(基本型)用于煤炭行业的皮带输送机;

5、永磁耦合器(基本型)用于钢铁厂的破碎机传动系统;

6、永磁耦合器(悬臂型)用于发电厂的皮带输送机。

五、TYL型永磁耦合器结构图、特点及主要技术参数

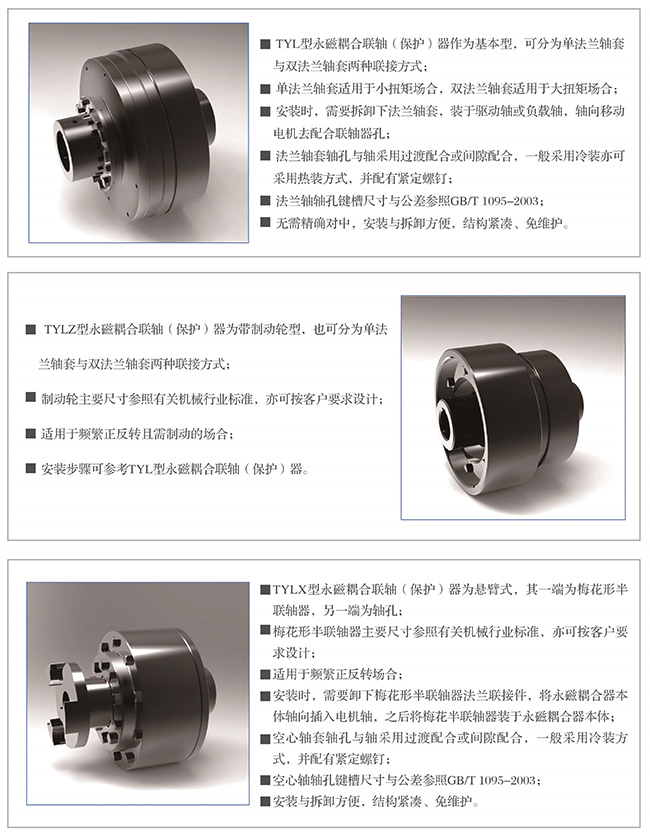

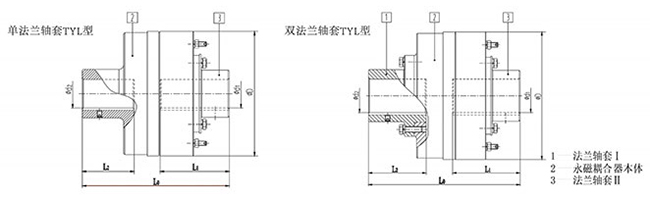

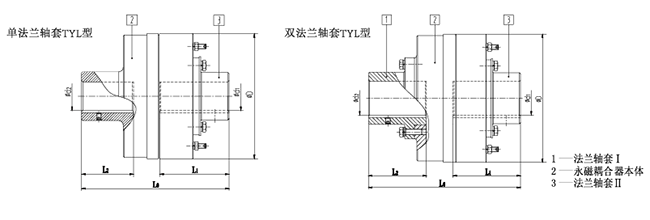

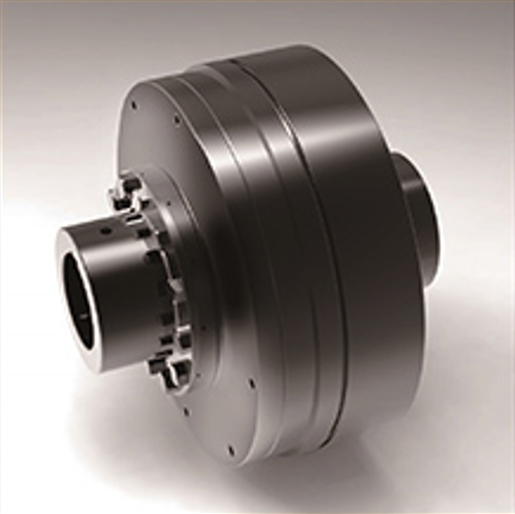

●TYL型永磁耦合联轴(保护)器作为基本型,可分为单法兰轴套与双法兰轴套两种联接方式;

● 单法兰轴套适用于小扭矩场合,双法兰轴套适用于大扭矩场合;

● 安装时,需要拆卸下法兰轴套,装于驱动轴或负载轴,轴向移动电机去配合联轴器孔;

● 法兰轴套轴孔与轴采用过渡配合或间隙配合,一般采用冷装亦可采用热装方式,并配有紧定螺钉;

●法兰轴轴孔键槽尺寸与公差参照GB/T 1095-2003;

●无需精确对中,安装与拆卸方便,结构紧凑、免维护。

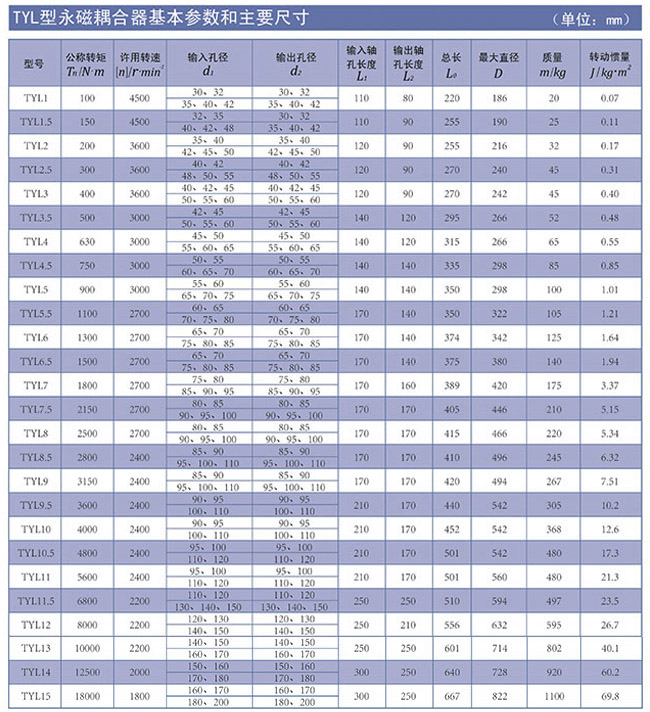

TYL型永磁耦合器基本参数和主要尺寸

六、TYLZ型永磁耦合器结构图、特点及主要技术参数

●TYLZ型永磁耦合联轴(保护)器为带制动轮型,也可分为单法兰轴套与双法兰轴套两种联接方式;

●制动轮主要尺寸参照有关机械行业标准,亦可按客户要求设计;

●适用于频繁正反转且需制动的场合;

●安装步骤可参考TYL型永磁耦合联轴(保护)器。

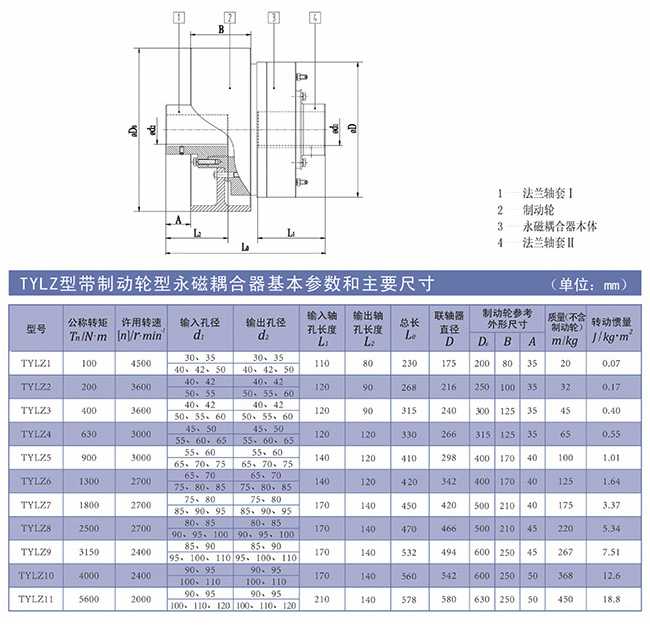

TYLZ型带制动轮型永磁耦合器基本参数和主要尺寸

七、TYLX型永磁耦合器结构图、特点及主要技术参数

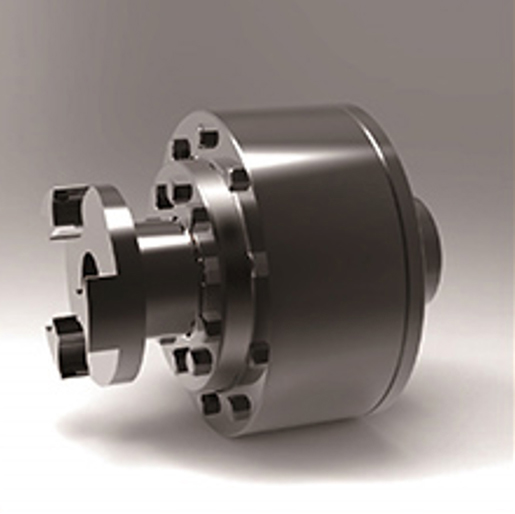

●TYLX型永磁耦合联轴(保护)器为悬臂式,其一端为梅花形半联轴器,另一端为轴孔;

●梅花形半联轴器主要尺寸参照有关机械行业标准,亦可按客户要求设计;

●适用于频繁正反转场合;

●安装时,需要卸下梅花形半联轴器法兰联接件,将永磁耦合器本体轴向插入电机轴,之后将梅花半联轴器装于永磁耦合器本体;

●空心轴套轴孔与轴采用过渡配合或间隙配合,一般采用冷装方式,并配有紧定螺钉;

●空心轴轴孔键槽尺寸与公差参照GB/T 1095-2003;

●安装与拆卸方便,结构紧凑、免维护。

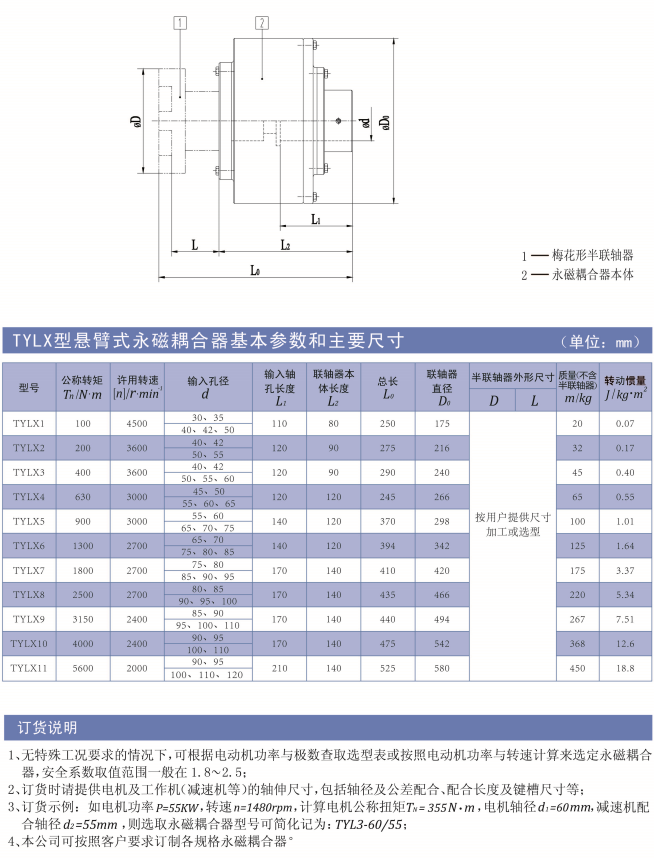

TYLX型悬臂式永磁耦合器基本参数和主要尺寸

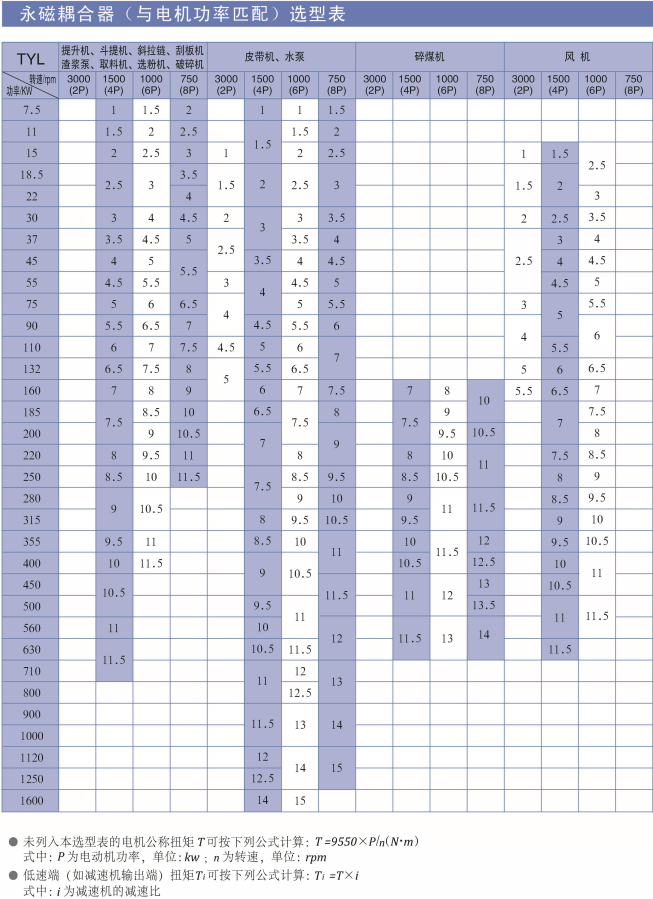

永磁耦合器(与电机功率匹配)选型表

九、订货说明

1、无特殊工况要求的情况下,可根据电机功率与极数查取选型表或按照电动机功率与转速计算选定永磁耦合器,安装系数取值范围一般在1.8~2.5;

2、订货时请提供电机工作机(减速机等)的轴伸尺寸,包括轴径及公差配合、配合长度及键槽尺寸等;

3、订货示例:如电机功率为P=55KW,转速为n=1480rpm,计算电机公称扭矩为T_N=355N?m,电机轴径d_1=60mm,减速机配合轴径d_2=55mm,则选取永磁联轴器型号可简化记为:TYL3-60/55。

4、本公司可按照客户要求订制各规格永磁耦合器。
